Woven Wire Mesh adalah bahan serba boleh dan sangat direka bentuk yang digunakan secara meluas dalam aplikasi perindustrian, komersial, dan kediaman. Walaupun kesederhanaannya yang jelas - sekeping wayar interlaced - woven wire mesh menawarkan ciri -ciri prestasi yang unik yang menjadikannya lebih baik daripada bahan alternatif seperti logam berlubang, logam diperluas, atau skrin plastik. Aplikasinya terdiri daripada penapisan, penyiaran, dan pemisahan, untuk mencetuskan penangkapan, pengawal perlindungan, dan fasad seni bina.
Artikel ini menerokasifat bahan, corak tenunan, dan prinsip pembuatanDi sebalik jejaring dawai tenunan, menawarkan pemahaman kedalaman - untuk jurutera, arkitek, dan pereka perindustrian yang mencari prestasi yang boleh dipercayai dalam aplikasi mereka.
1. Pengenalan kepadaWoven Wire Mesh

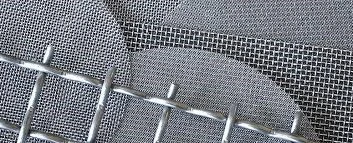

Woven wire mesh, juga dikenali sebagai kain dawai atau kain dawai, terdiri daripada wayar logam yang dihubungkan dengan corak yang telah ditetapkan untuk membentuk selembar kain logam. Tidak seperti plat berlubang yang bergantung pada lubang yang ditumbuk, woven wire mesh mencapaiketepatan, keseragaman, dan konsistensi kawasan terbukamelalui proses tenunan.
Kelebihan utama dawai tenunan termasuk:
Kekuatan tegangan yang tinggi
Kestabilan dimensi
Rintangan haba dan kakisan
Bukaan yang tepat untuk penapisan atau penangkapan percikan
Fleksibiliti untuk membentuk pelbagai bentuk
Pilihan aloi, diameter dawai, corak tenunan, dan proses penamat menentukan prestasi mesh dalam aplikasi dunia - sebenar
2. Sifat bahan tenunanWire mesh
2.1 Pemilihan aloi
Pilihan bahan adalah asas kepada prestasi mesh. Bahan biasa termasuk:
|
Bahan |
Sifat utama |
Aplikasi biasa |
|
Rintangan kakisan yang sangat baik, rintangan haba sederhana, mulur |
Penapisan Umum, Penangkapan Spark, Penggunaan Luar |
|
|
316 keluli tahan karat |
Rintangan kakisan unggul, rintangan klorida tinggi |
Persekitaran laut, pemprosesan kimia |
|
Keluli karbon |
Kekuatan tinggi, rintangan kakisan yang lebih rendah, kos - berkesan |
Aplikasi dalaman, bukan - persekitaran yang menghakis |
|
Tembaga/tembaga |
Konduktif, kakisan - tahan, estetika menarik |
Hiasan, elektrik, rendah - beban penapisan |
|
Aluminium |
Ringan, kakisan - tahan, lembut |
Perlindungan seni bina, ringan |
Pertimbangan utama dalam pemilihan aloi:
Rintangan kakisan:Terutamanya kritikal dalam persekitaran yang terdedah di luar atau kimia -.
Rintangan haba:Diperlukan untuk penangkapan percikan, sistem ekzos, dan ketuhar perindustrian.
Kekuatan mekanikal:Menentukan ketahanan di bawah getaran, angin, atau beban.
Kebolehbaburan:Mesh mesti menahan lenturan, stamping, atau lukisan dalam tanpa kerosakan.
2.2 Diameter Kawat dan Kekuatan Tegangan
Diameter dawai secara langsung mempengaruhi:
Kekuatan mesh
Peratusan kawasan terbuka
Ketahanan di bawah tekanan mekanikal
|
Diameter dawai |
Lebih kurang. Kekuatan tegangan (keluli tahan karat 304) |
Nota |
|
0.25 mm |
400 MPa |
Sesuai untuk penapisan halus |
|
0.5 mm |
500 MPa |
Beban mekanikal sederhana |
|
1.0 mm |
600 MPa |
Beban tinggi atau penangkap percikan |
|
1.5 mm |
700 MPa |
Berat - Penggunaan perindustrian tugas |
Kabel tebal meningkatkan ketahanan tetapi mengurangkan kawasan terbuka. Kabel tipis memaksimumkan aliran udara dan kawalan laluan zarah tetapi mungkin lebih lemah secara mekanikal.
2.3 sifat terma
Dawai tenun sering beroperasiTinggi - persekitaran suhu:
Keluli tahan karat 304: Hingga ~ 870 darjah
Keluli tahan karat 316: Hingga ~ 925 darjah
Tinggi - Prestasi suhu menghalang ubah bentuk atau melengkung dalam aplikasi seperti penangkapan cerobong asap, sistem ekzos, atau penapisan industri.
2.4 Rintangan kakisan
Kakisan adalah faktor kritikal dalam persekitaran luar atau kimia. Tawaran aloi keluli tahan karat:
Lapisan kromium oksida pasif
Rintangan terhadap pengoksidaan dan pewarnaan
Ketahanan dalam keadaan berasid atau alkali
Penyelenggaraan dan umur panjang mesh secara langsung terikat dengan rintangan kakisan bahan yang dipilih.
3. Corak menenun dan kesan fungsinya
Corak tenunan mendefinisikan:
Kawasan terbuka
Kekuatan
Fleksibiliti
Keupayaan penapisan atau pembendungan
Jenis tenunan biasa termasuk:
|
Jenis Weave |
Penerangan |
Kelebihan |
|
Menenun biasa |
Setiap dawai meledingkan melepasi satu kawat renda secara bergantian |
Kawasan terbuka maksimum, penapisan seragam, corak paling mudah |
|
Twill menenun |
Setiap warp melepasi dua atau lebih wayar renda |
Kekuatan yang lebih tinggi, rintangan haus yang lebih baik |
|
Belanda menenun |
Warp Wires lebih tebal daripada wayar Weft |
Penapisan halus, kadar aliran tinggi, penyumbatan minimum |
|
Belanda terbalik |
Weft wires lebih tebal daripada wayar melengkung |
Sangat tinggi - penapisan kekuatan, pengekalan zarah yang tepat |
3.1 Kawasan terbuka dan kiraan mesh
Kiraan mesh:Bilangan bukaan setiap inci linear (atau cm)
Saiz liang:Ruang sebenar antara wayar
Kawasan terbuka (%):Menentukan aliran udara, laluan gas, dan laluan zarah
|
Kiraan mesh |
Diameter wayar (mm) |
Saiz pembukaan (mm) |
Kawasan terbuka (%) |
|
10×10 |
0.5 |
2.0 |
45 |
|
20×20 |
0.5 |
1.0 |
40 |
|
30×30 |
0.25 |
0.5 |
50 |
|
40×40 |
0.25 |
0.35 |
48 |
Takeaway Kunci:Kiraan mesh yang lebih tinggi=pembukaan yang lebih baik, tetapi pengurangan aliran udara yang berpotensi.
3.2 Prestasi Mekanikal
Kabel interlaced mengedarkan beban, mencipta:
Rintangan untuk merobek
Kestabilan dimensi
Rintangan keletihan di bawah getaran berulang atau beban angin
Sebagai contoh, penangkapan cerobong asap di lokasi berangin mesti menahan ubah bentuk sambil mengekalkan pembendungan percikan.
4. Prinsip Pembuatan
4.1 lukisan wayar
Wayar ditarik ke diameter tepat
Kelancaran permukaan terkawal untuk interlacing yang konsisten
4.2 Proses tenunan
Menggunakan alat tenun ketepatan
Warp dan Weft Wires Interlaced mengikut corak tenunan yang dipilih
Memastikan bukaan seragam dan ketepatan dimensi
4.3 Post - Pemprosesan
Penyepuh: Melegakan tekanan dalaman, meningkatkan kemuluran
Pembersihan: Mengeluarkan skala kilang dan serpihan
Passivation: Meningkatkan rintangan kakisan
Memotong pembentukan: Dibentuk menjadi topi, bakul, atau panel
4.4 Kawalan Kualiti
Pemeriksaan dimensi untuk kiraan dan pembukaan mesh
Kekuatan tegangan dan ujian mekanikal
Pengesahan rintangan kakisan dan haba
5. Aplikasi Kes Menunjukkan Bahan & Tenunan Kesan
5.1 Penangkapan Spark Cerobong
Keperluan:
Benarkan asap melarikan diri
Percikan perangkap
Menentang pendedahan luar
Pemasangan mudah
Reka bentuk mesh:Keluli tahan karat, tenunan biasa, 10 × 10 kiraan mesh, diameter wayar 0.5 mm, kawasan terbuka 45%.
Prestasi: Prevents roof fires, maintains draft efficiency, long lifespan (>10 tahun).
5.2 Penapisan Perindustrian
Keperluan:
Menangkap zarah dengan saiz tertentu
Kadar aliran tinggi
Rintangan haba dan kimia
Reka bentuk mesh:Weave Belanda, 30 × 30 mesh, wayar 0.25 mm. Penapisan halus, penyumbatan minimum.
5.3 Aplikasi Senibina
Panel hiasan atau cahaya matahari
Twill menenun untuk kekuatan yang lebih tinggi, tekstur unik
Keluli tahan karat memastikan ketahanan luar
Kawasan terbuka membolehkan aliran udara semasa menyediakan perlindungan dan rayuan estetik
Ketahui lebih lanjut:Spesifikasi, Pemilihan, Penyelenggaraan, dan Manfaat Kitaran Hayat Dawai Kawat Tenun
6. Ringkasan
Woven Wire Mesh menawarkanpenyelesaian kejuruteraanMenggabungkan:
Pemilihan aloi untuk kekuatan, kakisan, dan rintangan suhu
Pengoptimuman diameter wayar untuk ketahanan vs aliran udara
Corak menenun dan pemilihan kiraan mesh untuk penapisan, pembendungan percikan, atau kecekapan aliran udara
Amalan pembuatan dan penamat yang memastikan konsistensi, panjang umur, dan prestasi
Memahami faktor -faktor ini adalah kritikal apabila menentukan jejaring dawai tenunan untuk aplikasi perindustrian, komersial, atau kediaman.
